XW-DC-04 简易型漏液控制器

1、产品特点

稳定可靠

XW-DC-04 控制器采用纯硬件电路设计，进口元器件，保证检测时的高灵敏性和工作稳定性。

产品另外具有独特的防浪涌保护功能。

可调性强

XW-DC-04 控制器面板设置一个五档可调旋钮，用户可根据检测环境的等级要求来选择不同的反应灵敏度（在线缆长度的1cm—20cm内）。

操作简单

XW-DC-04 检测模块体积较小，标准35mmDIN 导轨安装，控制器所有的现场接线安装均可以通过接线端子来轻松完成，提供1组泄漏报警继电器，当泄漏产生时，继电器动作、泄漏指示灯亮，排险后控制器各部位自动复位，回归正常状态。

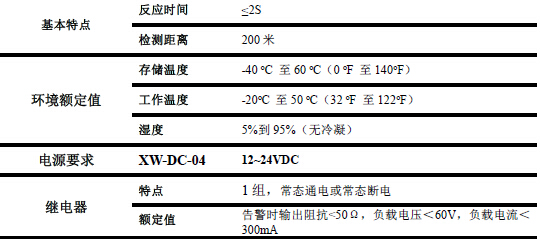

2、技术参数:

3、操作说明

祥为不定位泄漏检测系统，由控制器、引出线、感应线及相关配件构成。

1、安装

XW-DC-04 漏液控制器使用导轨安装方式。所选定的安装位置应保证模块不受自然环境、温度极限或剧烈振动的影响。XW-DC-04 控制器可扣装于标准的35毫米DIN导轨上。安装时应保证不会造成行走绊倒危险，或有对控制器造成撞击损坏的可能性。

2、接线

电源线和报警继电器的连接

XW-DC-04 控制器输入电压为12-24VDC，所有操作均为不带电操作，连接时注意正负极。各组件连接完善后方可供电。“DC+”为输入电压的正极（红色），“GND”为输入电压的负极（黑色）。

XW-DC-04 控制器的继电器触点可用于本地或远程报警，或控制阀门或其它装置，也可与控制自动化系统触点输入连接。继电器仅对泄漏报警。继电器同时具有常开，常闭两种状态，默认为常开选择，若需要常闭触电可提前向厂家声明。

3、调试

XW-DC-04控制器所有接线步骤完成后，即可按如下指导进行调试工作。

A、通电后，控制器电源指示灯亮。

B、取少量的自来水（非净化处理水），将感应线的任意部分约3cm 浸没于水中，一秒钟后，继电器动作，泄漏指示灯亮。擦干线缆上的水后，继电器复位，泄漏指示灯灭。

C、XW-DC-04控制器设置有一个五档的灵敏度调节旋钮，可适应不同环境下的泄漏检测。顺时针方向旋转，灵敏度增强。
